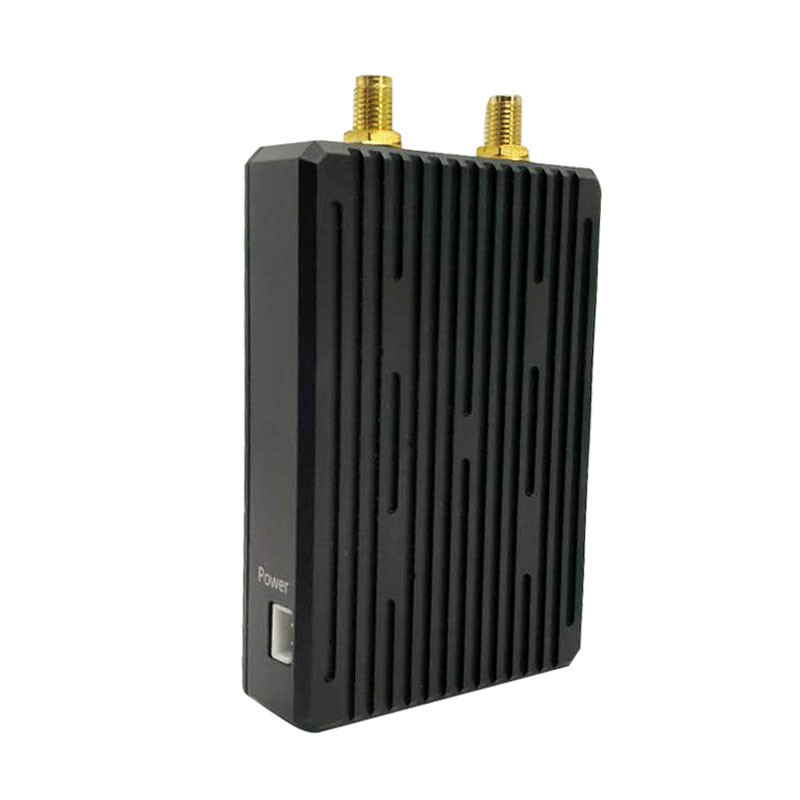

Máy phát và thu video Drone CD15NMT-mini

CD15NMT-mini Drone Video Transmitter & Receiver

Hướng dẫn sử dụng CD15NMT-MiNi.pdf

1. giới thiệu

1. 110 gram trọng lượng
2. Chế độ điểm đến nhiều điểm
3. Thiết kế ăng-ten kép
4. Tốc độ dữ liệu lên đến 30Mbps
5. 1Phạm vi tần số.4GHz
6. AES128 Bảo vệ an ninh
7. Khoảng cách truyền từ không đến mặt đất 15KM

2. Đặc điểm

• Công nghệ truyền tải không dây TDD OFDM;
• tần số tùy chọn 800MHz,1.4GHz,2.4GHz;
• Kích thước 88x55x17mm Trọng lượng N.W.: 110g N.W.: 140g (bao gồm ăng-ten);
• Tỷ lệ truyền Duplex là 3-8Mbps;
• Hỗ trợ điểm đến điểm và điểm đến nhiều điểm trong 1-4 TX đến 1RX, hoặc 1TX đến 1-4 RX. Ví dụ: Ba máy bay không người lái cho một GCS, Ba GCS cho một máy bay không người lái;
• Thiết kế đa dạng ăng-ten kép để làm cho chất lượng truyền tín hiệu ổn định hơn và nhạy cảm nhận cao;
• Khoảng cách dài hơn 15km trong LOS, 200m-500m trong NLOS;
• Lượng RF thấp nhất 25dBm và tiêu thụ điện TX 5W RX 5W;
• Hỗ trợ đầu ra video IP và dữ liệu hàng loạt TTL hai chiều;

3.Parameter

4Ứng dụng

Thiết bị này có thể được áp dụng cho việc sử dụng các thiết bị đầu cuối không người lái thông minh như máy bay không người lái, tàu không người lái, tàu không người lái và robot. Thiết bị này có thể truyền dữ liệu Ethernet tiêu chuẩn,Dữ liệu cổng hàng loạt TTL, hỗ trợ nguồn cung cấp điện áp cao và được sử dụng rộng rãi cho truyền tín hiệu video mạng trong máy bay không người lái, tàu không người lái, phương tiện không người lái, khí quyển, máy bay không người lái mục tiêu, paramotor,robot và các lĩnh vực khácNó cũng phù hợp cho việc sử dụng di động và phù hợp với việc thu thập bằng chứng video tại chỗ bởi nhân viên thực thi pháp luật, triển khai khẩn cấp, cảnh cứu hộ, hải quân,Không quân, cảnh sát, quân đội và các dự án quân sự khác.

5. Triển lãm
