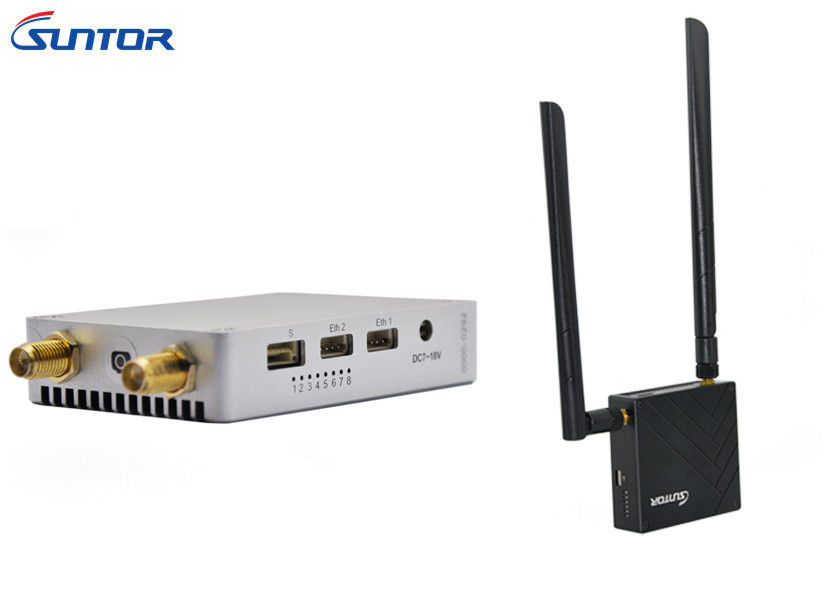

Đường xuống video độ trễ COFDM không độ trễ và đường lên dữ liệu

Thông số kỹ thuật

Hướng dẫn sử dụng

Giới thiệu

Tất cả các ứng dụng UAV HD chuyên nghiệp hiện nay đều có chung yêu cầu - đường xuống video HD không dây mạnh mẽ. SUNTOR, cung cấp chất lượng hình ảnh HD tuyệt vời, độ trễ bằng không và mức độ mạnh mẽ cao nhất. SUNTOR sử dụng công nghệ TDD-COFDM, được coi là tiêu chuẩn công nghiệp trong thị trường phát thanh và điện ảnh cho UAV. Đó là radio 2,4 GHz, 2 × 2 MIMO và lựa chọn kênh thủ công phần mềm đảm bảo kết nối dữ liệu linh hoạt, không bị nhiễu, đặc biệt là từ các liên kết điều khiển UAV. Việc truyền độ trễ bằng không cung cấp hình ảnh trực tiếp, thời gian thực để phát sóng, kiểm tra và thực hiện các ứng dụng quan trọng. Các tính năng tất cả trong một của SUNTOR hỗ trợ truyền RC, Pixhawk và HD Video thành một liên kết. Đơn giản chỉ cần cắm và bay!

SUNTOR ST20NPT là công cụ hoàn hảo cho Drone cao cấp và ứng dụng truyền dẫn tầm xa (20km), cho phép trì hoãn Zero với các điều khiển gimbal Mavlink và khả năng giữ liên kết trực tiếp trong môi trường rất ồn ào bao quanh bởi các Drone khác và liên lạc không dây.

Các tính năng chính

• Full HD 1080P ở tốc độ 60fps
• Tầm xa 65.600ft / 20.000m (LoS)
• Độ trễ bằng không, video thời gian thực
• Chế độ tăng ổn định với băng thông kênh 4 / 8Mhz
• 2,4 GHz cực kỳ đàn hồi. liên kết kỹ thuật số với AES 256
• Được mã hóa và bảo mật
• Cung cấp giao diện dữ liệu nối tiếp TTL cho
• Kiểm soát cân bằng đối với Futaba® S.Bus
• Plug-and-Fly, thiết lập và vận hành

Các ứng dụng

• Sản xuất video trên không và quay phim
• Kiểm tra công nghiệp và thương mại
• Giám sát và an ninh
• Đánh giá và giám sát bất động sản
• Tìm kiếm và giải cứu
• Đánh giá tình huống phản hồi đầu tiên
• Kiểm soát đám đông
• Giải trí đam mê UAV

Bật nguồn

Sau khi kiểm tra tất cả các kết nối trong tình trạng tốt, hãy bật Camera IP, PC, máy phát và máy thu. Các chỉ số sẽ sáng và toàn bộ hệ thống bắt đầu làm việc.

Định nghĩa chỉ số TX

Sau khi bật nguồn, các thiết bị sẽ khởi động bình thường. Sau đó, trạng thái bình thường của các chỉ số sẽ như sau:

(1) Đèn báo 1, 2, 3 và 6 sẽ bật màu xanh lục.

(2) Sau một giây, đèn báo 1 (xanh lá cây), 2 (xanh lục), 3 (xanh lục) và 6 (xanh lam) sẽ bắt đầu nhấp nháy.

(3) Sau khi khởi động hoàn thành, đèn báo 1 (xanh lá cây), 2 (xanh lá cây), 3 (xanh lục), 5 (xanh lục) và 6 (xanh lam) sẽ giữ sáng liên tục. Đèn báo 4 (màu đỏ) sẽ nhấp nháy thường xuyên.

Định nghĩa chỉ số R X

Khi thiết bị bắt đầu hoạt động bình thường, tất cả trạng thái chỉ báo được mô tả như sau:

1) Sau khi bật nguồn, đèn 1,2,3 chuyển sang màu xanh lục, đèn 6 chuyển sang màu xanh lam và đèn 8 chuyển sang màu đỏ.

2) Sau 1 giây, đèn 1 (Xanh lục), 2 (Xanh lục), 3 (Xanh lục) và 6 (Xanh lam) bắt đầu nhấp nháy. Ánh sáng 5 (Xanh lục) và 8 (Đỏ) sẽ giữ ánh sáng liên tục.

3) Sau khi bắt đầu hoàn thành. Ánh sáng 1 (Xanh lục), 2 (Xanh lục), 3 (Xanh lục), 4 (Đỏ), 6 (xanh dương) và 8 (Đỏ) sẽ giữ sáng liên tục. Nhân tiện, khi bạn sử dụng ETH1, 7 (Xanh lục) sẽ nhấp nháy thường xuyên.

Danh sách gói
