Hệ thống từ xa và vô tuyến UAV để truyền video HD tầm xa 10km

Thông số kỹ thuật

Hướng dẫn sử dụng

Giới thiệu

Hiệu suất MIMO cung cấp khả năng miễn dịch đa đường dẫn đến thông lượng nhanh và nhất quán ở khoảng cách ấn tượng!

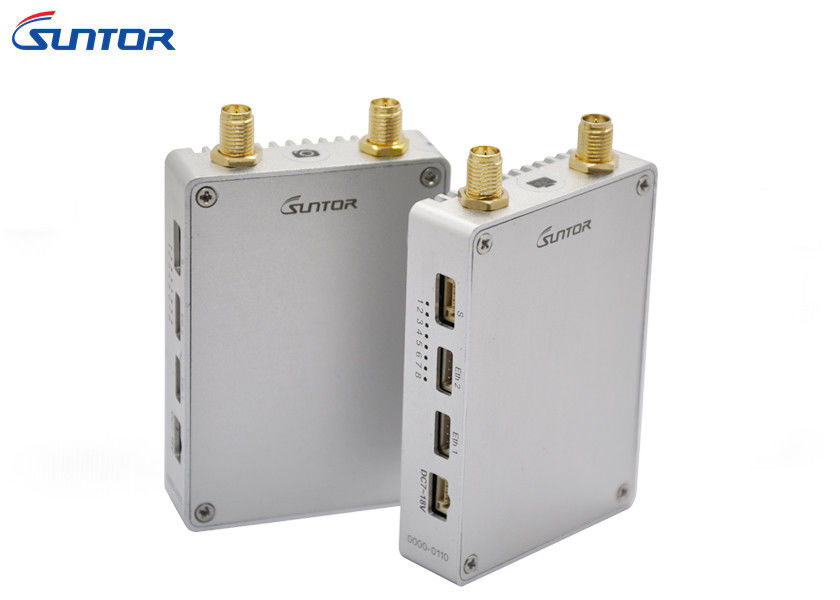

ST10NPT MIMO Liên kết dữ liệu kỹ thuật số là một giải pháp không dây 2X2 MIMO 2.4GHz thu nhỏ, cung cấp băng thông và phạm vi cần thiết cho các ứng dụng dữ liệu phức tạp. MIMO TDD có 2X2 MIMO, sử dụng Kiểm tra chẵn lẻ mật độ thấp (LDPC) để đạt được hiệu suất RF mạnh mẽ.

Thiết kế thu nhỏ, nhẹ và mạnh mẽ cho phép ST10NPT trở thành một ứng cử viên lý tưởng cho các ứng dụng nhạy cảm kích thước. Tốc độ cao, khả năng tầm xa của ST10NPT cho phép truyền thông từ xa và video không dây chất lượng cao.

Tính năng hệ thống:

Là một tài tài, hay nói, qua, qua, qua một khác, qua giữ, qua, qua một khác, qua, qua, qua, khi khác mới, khác mới, khi khác mới đăng, mới, mới đăng, mới đăng, mới đăng, mới đăng, mới đăng, mới đăng, mới đăng, mới đăng cam cam

• Băng thông 4 / 8Mhz
• VHF-2,4 GHz
• Các bước điều chỉnh 1 MHz
• Đầu vào camera IP
• Bảng trần nặng dưới 40 gram
• Đặc biệt phù hợp với UAV
• Phạm vi 10KM (LOS)
• Có sẵn trong 100 mw-1000mW (Điều chỉnh bằng sotware)
• Hỗ trợ đầu vào luồng video IP đôi
• Công nghệ TDD-COFDM
• Các tham số truyền có thể cấu hình bao gồm băng thông tần số, khoảng bảo vệ tốc độ mã, chòm sao
• Truyền tải tầm xa
• Khả năng phục hồi cao đối với nhiễu, tiếng vang và Hiệu ứng Doppler (tính di động cao)
• Dễ cài đặt
• Chế độ trong suốt Kết hợp nối tiếp với tốc độ lên tới 115kbps
• Cài đặt plug-and-play
• Lựa chọn kênh trên phần mềm
• Cấu hình dễ dàng thông qua phần mềm (phần mềm TDD)

Lắp đặt ăng ten

1. Đối với UAV đa rôto

1. Sử dụng cáp trung chuyển màu xanh bán linh hoạt SMA được bảo vệ bởi SUNTOR để kết nối cổng TX SMA với ăng ten.
2. Ăng-ten cần được gắn theo chiều dọc xuống.
3. Vị trí lắp đặt tốt nhất là khung nối đất UAV. Với ăng-ten bên trong, giá đỡ chỉ có thể sử dụng vật liệu sợi thủy tinh.
4. Nếu khung mặt đất được tự động rút lại, ăng ten có thể được cài đặt ở phần dưới của máy bay.
5. Nếu ăng-ten bị chặn bởi máy ảnh hoặc nhóm hoặc loa, video trên RX sẽ xuất hiện hình ảnh bị kẹt hoặc khảm.

2. UAV cánh cố định

1) Sử dụng cáp trung chuyển màu xanh bán linh hoạt được bảo vệ bằng kim loại SMA do SUNTOR cung cấp để kết nối cổng TX SMA với ăng ten.

2) Ăng-ten cần được gắn theo chiều dọc xuống.

3) Vị trí lắp đặt tốt nhất là trung tâm của đuôi UAV, nổi bật bên ngoài thân và hướng xuống dưới.

4) Vị trí lắp tùy chọn thứ hai nằm bên dưới các khớp cánh và thân, thẳng đứng xuống, càng xa càng tốt khỏi cánh nhưng gần bụng máy, nhô ra dưới mức bụng.

Danh sách gói
