UGV UAV Drone 20km Giải pháp liên kết video không dây FPV thời gian thực FPV

UGV UAV Drone 20km Giải pháp liên kết video không dây FPV thời gian thực FPV

Thông số kỹ thuật

Hướng dẫn sử dụng

Giới thiệu

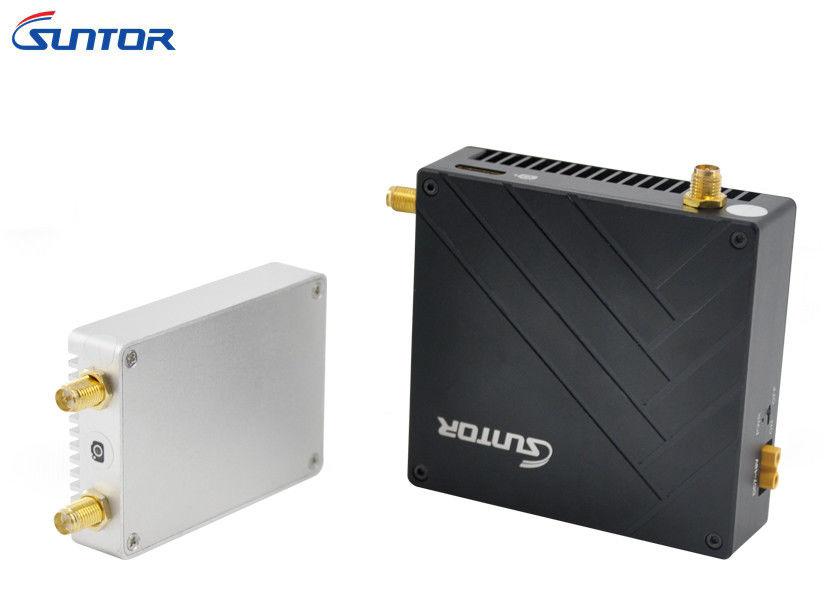

ST20NPT là một giải pháp tất cả trong một kết hợp đường xuống video, điều khiển máy bay và đường lên dữ liệu và đường xuống trong một hệ thống thống nhất. Nó chia thành hai thành phần chính: đầu tiên, một đơn vị không khí bao gồm các kết nối cho camera ip cũng như kết nối cho bộ điều khiển chuyến bay pixhawk. Hỗ trợ đơn vị không khí kết nối với hai camera. thứ hai, đơn vị mặt đất kết nối với màn hình video và GCS và kết nối không dây với FUTABA RC để truyền 20km.

Đặc điểm kỹ thuật sản phẩm:

• Khoảng cách truyền: (ngoài trời) với ăng-ten TX đa hướng tiêu chuẩn 5db, khoảng cách truyền trên 20 km
• Tần số băng tần: 2.402GHz - 2.482GHz
• Chế độ điều chế: TDD-COFDM
• Đầu vào video: Mini ETH * 1
• Cổng RS232 * 1
• Cổng TTL * 1
• Định dạng video đầu vào tương thích HD tất cả định dạng: lên tới 1920x1080P @ 60fps
• Định dạng đầu ra: 352x288 @ 30fps, 720x576 @ 30fps, 1280x720p @ 30 / 60fps, 1920x1080p @ 30fps, 1920x1080p @ 60fps
• Nén: Phát sóng truyền hình độ nét cao
• Kênh: 80 kênh (nhảy tần số thủ công, chống nhiễu)
• Hỗ trợ hệ thống chính trị tự động: Pixhawk
• Hỗ trợ RC: Futaba T14SG
• Hệ thống hỗ trợ phần mềm: Window 7 8 10
• Giao diện dữ liệu: Giao diện truyền dẫn TTL
• Điều chỉnh công suất RF: 23dbm-30dbm bằng phần mềm
• Mã hóa truyền thông: Mã hóa AES 256 bit
• Nhiệt độ: -40oC -85oC

Kết nối

Các vật phẩm có trong Hộp:

• Máy phát * 1
• Người nhận * 1
• Anten Omni 5dbi TX * 2
• Anten Omni 10dbi * 1
• Anten Omni 7dbi * 1
• Cáp RS232 * 1
• Cáp TTL * 4
• Cáp T33 cho Pixhawk * 1
• Cáp điện * 4
• Cáp mạng LAN * 4
• Cáp ăng ten * 4
