Thông tin chi tiết sản phẩm
Hàng hiệu: SUNTOR
Số mô hình: MM37D
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 2 miếng
Thời gian giao hàng: 10 ngày làm việc
Điều khoản thanh toán: T/T, Western Union
Khả năng cung cấp: 1000 chiếc / tháng
Phạm vi tần số: |
410~470 / 220~240 / 136~174MHz |
Băng thông kênh: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
điều chế: |
GFSK / 4GFSK |
Năng lượng TX: |
5W |
Độ nhạy Rx: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Tốc độ dữ liệu qua mạng: |
1200 ~ 115200bps |
Tốc độ truyền cổng nối tiếp: |
1200 ~ 115200bps |
Nguồn cung cấp điện: |
DC 12V/3A |
Dòng điện tối đa: |
2A |
Giao diện RF: |
1 × Loại N |
Giao diện dữ liệu: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Tùy chỉnh cho TTL) |
Nhiệt độ hoạt động: |
-40°C ~ +80°C |
Cấu trúc: |
105 * 62,4 * 25mm (Không có cáp và ăng-ten) |
Trọng lượng: |
≤ 300g (Không có cáp và Ăng-ten) |
Phạm vi tần số: |
410~470 / 220~240 / 136~174MHz |
Băng thông kênh: |
10kHz@1200bps / 25kHz@9600bps / 200kHz@115200bps |
điều chế: |
GFSK / 4GFSK |
Năng lượng TX: |
5W |
Độ nhạy Rx: |
-123dBm@1200bps / -120dBm@9600bps / -106dBm@115200bps |
Tốc độ dữ liệu qua mạng: |
1200 ~ 115200bps |
Tốc độ truyền cổng nối tiếp: |
1200 ~ 115200bps |
Nguồn cung cấp điện: |
DC 12V/3A |
Dòng điện tối đa: |
2A |
Giao diện RF: |
1 × Loại N |
Giao diện dữ liệu: |
1 × DB9 (RS-232 * 1 + RS-485 * 1, Tùy chỉnh cho TTL) |
Nhiệt độ hoạt động: |
-40°C ~ +80°C |
Cấu trúc: |
105 * 62,4 * 25mm (Không có cáp và ăng-ten) |
Trọng lượng: |
≤ 300g (Không có cáp và Ăng-ten) |
1 Lời giới thiệu

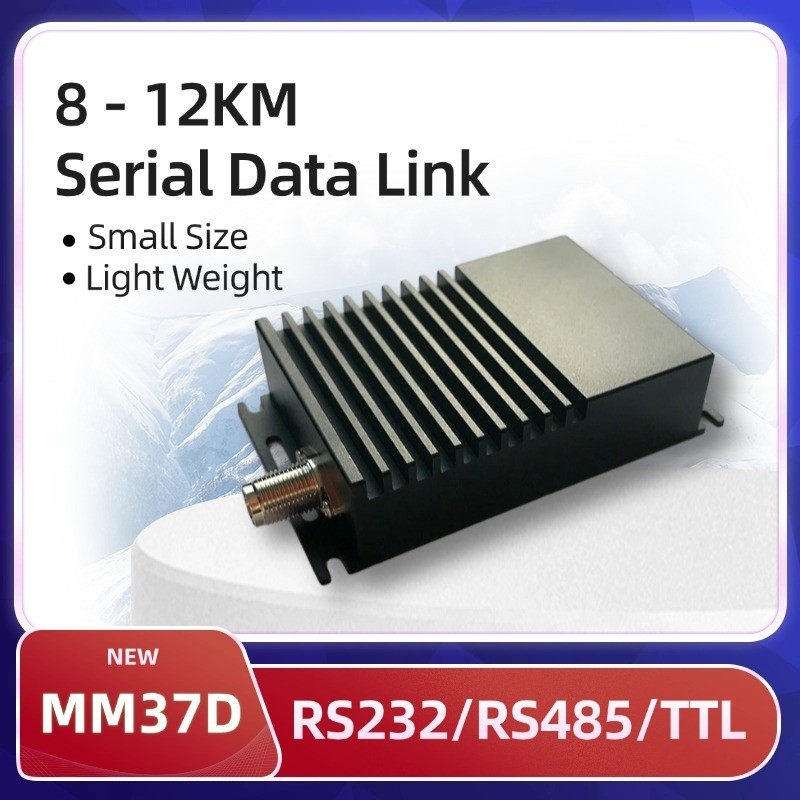

MM37D là một đài phát thanh truyền dữ liệu hàng loạt với hiệu suất RF tuyệt vời và độ trễ rất thấp, nó hỗ trợ hầu hết các phạm vi tần số rộng từ 136MHz ~ 174M,220MHz ~ 240MHz đến 410MHz ~ 470MHz và cấu hình phạm vi tốc độ baud và phạm vi tốc độ dữ liệu trên không từ 1200bps đến 115200bps.
Máy vô tuyến hỗ trợ truyền dữ liệu không dây Line-Of-Sight (LOS) và Non-Line-Of-Sight (NLOS) lên đến 12 km.
Máy vô tuyến có cổng serial RS232 và RS458 trong một đầu nối DB9 và hỗ trợ tùy chỉnh cổng serial TTL.
2 Ứng dụng
Truyền dữ liệu cảm biến, ví dụ như nhiệt độ, độ ẩm, mực nước, nồng độ khí hóa học
Liên kết dữ liệu từ xa, ví dụ: giám sát tàu, giám sát đường ống, giám sát mạng lưới nhiệt, giám sát mực nước, giám sát bảo vệ môi trường
Điều khiển từ xa công nghiệp, ví dụ như kiểm soát quy trình tự động hóa công nghiệp, kiểm soát robot, kiểm soát xe không người lái
3 Mô hình phân loại
| Mô hình |
Tỷ lệ dữ liệu qua không (bps) |
Tỷ lệ dữ liệu cổng hàng loạt (bps) |
Phạm vi tần số (MHz) |
| MM37D-V1 | 1200 ~ 4800 | 1200 ~ 115200 | 136 ~ 174 |
| MM37D-V2 | 220 ~ 240 | ||
| MM37D-U1 | 410 ~ 470 | ||
| MM37DPro-V1 | 1200 ~ 115200 | 136 ~ 174 | |
| MM37DPro-V2 | 220 ~ 240 | ||
| MM37DPro-U1 | 410 ~ 470 |
4 Định nghĩa pin
| Loại | Đinh | Định nghĩa | Nhận xét |
| Bộ kết nối điện | 1 | GND | Địa điểm điện |
| 2 | VCC | Cung cấp điện, DC 12V±10% | |
|
DB9 Nam giới Bộ kết nối |
1 | NC | |
| 2 | RS232-RXD | RS232 Nhận dữ liệu | |
| 3 | RS232-TXD | Giao thông dữ liệu RS232 | |
| 4 | NC | ||
| 5 | GND | Địa điểm tín hiệu | |
| 6 | RS485-A | RS485 Dữ liệu A | |
| 7 | RS485-B | RS485 Dữ liệu B | |
| 8 | SET_EN | Thiết lập cho phép | |
| 9 | SQ | Dấu hiệu nhận tín hiệu |
