Hệ thống thu liên kết video không dây COFDM HD tầm xa

Giới thiệu:

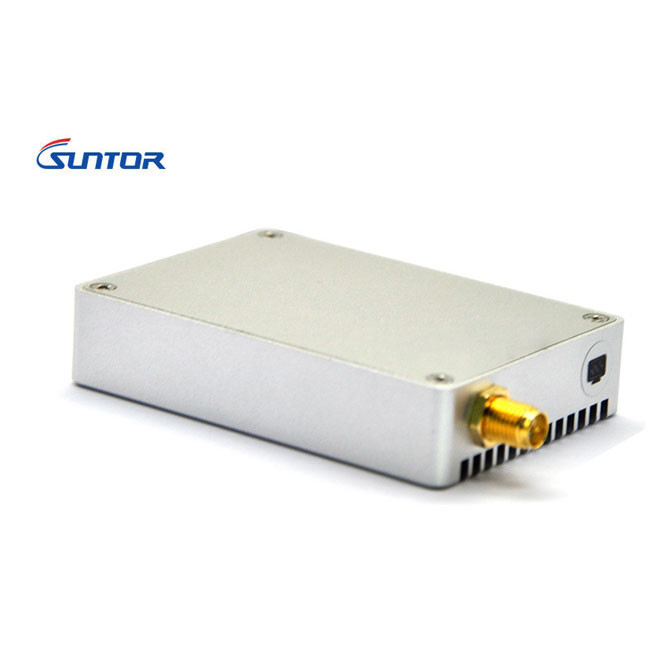

ST10NPT UAV HD là nghiên cứu và phát triển riêng của chúng tôi về máy phát video di động độ nét cao COFDM, thiết bị sử dụng công nghệ ghép kênh phân chia tần số trực giao, sử dụng băng thông không khí tương đối hẹp để truyền hình ảnh video độ phân giải cao, băng thông truyền dữ liệu lên tới 70Mbps. Thiết bị thường hoạt động ở dải tần 2,4 GHz, có thể giúp truyền dữ liệu ổn định trong quá trình di chuyển ở độ cao và tốc độ cao. Rất thích hợp cho việc truyền video cho không khí xuống đất và truyền hình ảnh UAV HD.

Những đặc điểm chính:

• Hoạt động ở tần số 2,4 GHz, không cần giấy phép và chỉ phù hợp cho việc sử dụng LOS (Đường ngắm)
• Công suất truyền 400mW
• Phạm vi hoạt động dài hơn 10km
• Tốc độ không khí lên tới 10Mbps, liên kết xuống tối đa 6Mbps, liên kết lên tới 800kbps
• Thời gian thiết lập / khôi phục liên kết 12-25ms
• Kích thước nhỏ gọn 68 × 48x14mm
• Trọng lượng nhẹ dưới 58g
• Hỗ trợ điểm-điểm và đa điểm
• Truyền tối ưu hóa cho video độ nét cao 1080P
• Hỗ trợ hai bộ điều khiển từ xa để điều khiển UAV và trên các thiết bị trên bo mạch thông qua cổng PPM của Local Side Unit. Và Thiết bị On Board xuất tín hiệu điều khiển thông qua một cổng SBus và hai cổng PPM một cách đồng bộ
• Hai liên kết dữ liệu nối tiếp trong suốt, độ trễ từ đầu đến cuối dưới 10ms
• Kênh truyền TCP / IP trong suốt, cung cấp sự linh hoạt nhất cho các thiết bị dựa trên IP để áp dụng trên nền tảng UAV

Ứng dụng:
Là khối lượng thu nhỏ của nó, thiết kế chính xác, nhẹ và dễ thực hiện, thích hợp sử dụng trong các mục đích truyền dữ liệu video không dây tốc độ cao không khí tầm xa và không khí tầm xa. Chẳng hạn như UAV, cánh quạt, micro UAV, drone, UGV, dù bay không người lái và truyền dữ liệu video nhiều hơn.

Tham số
